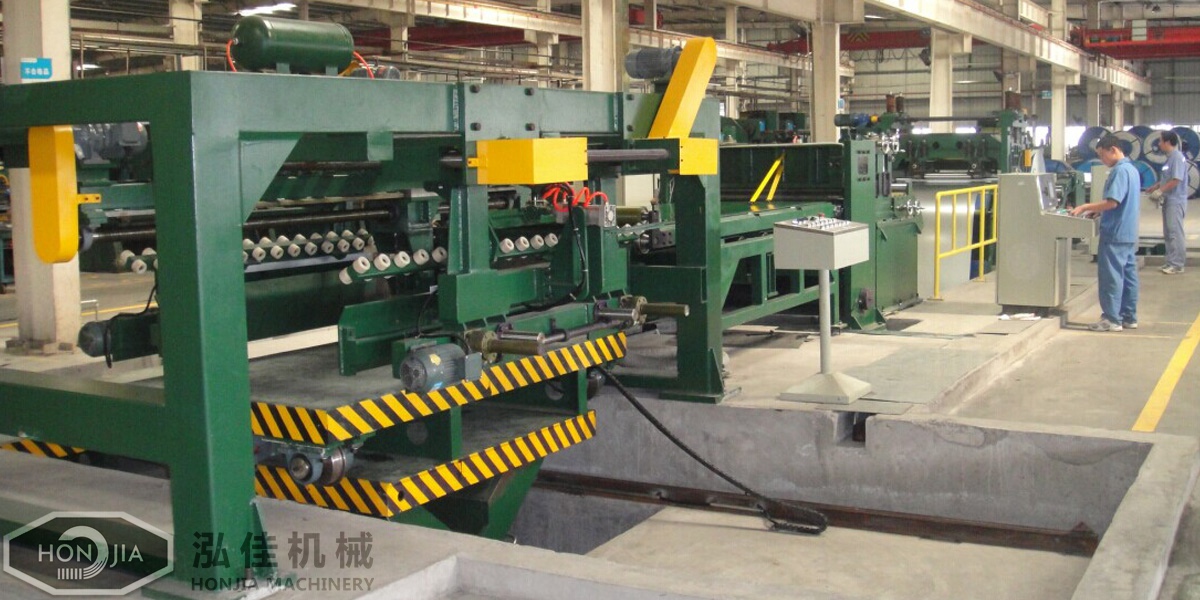

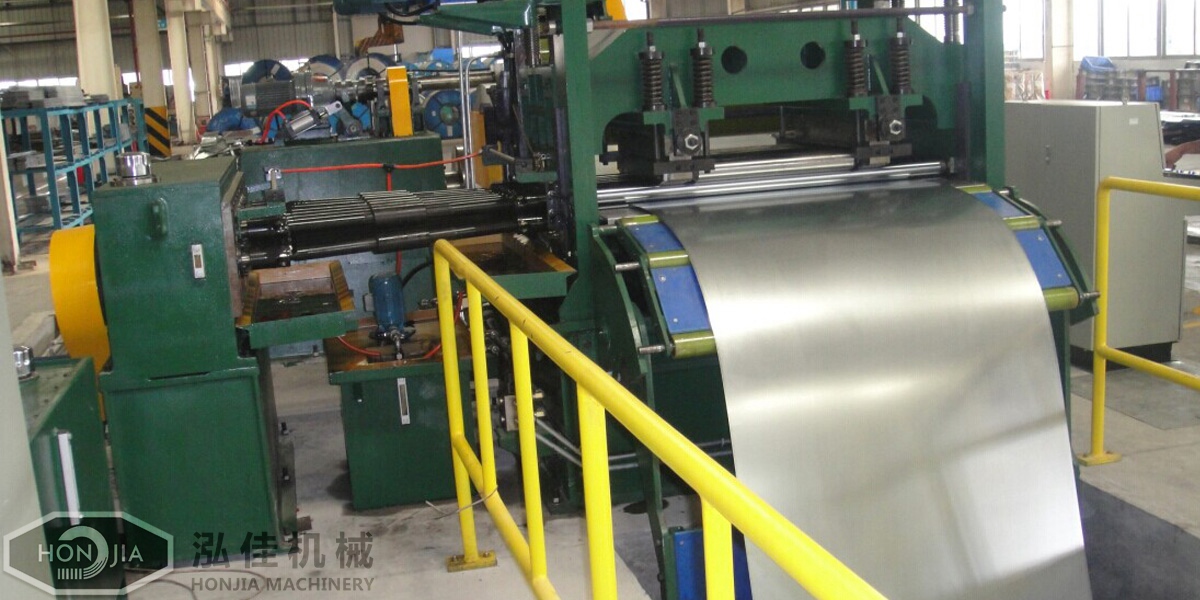

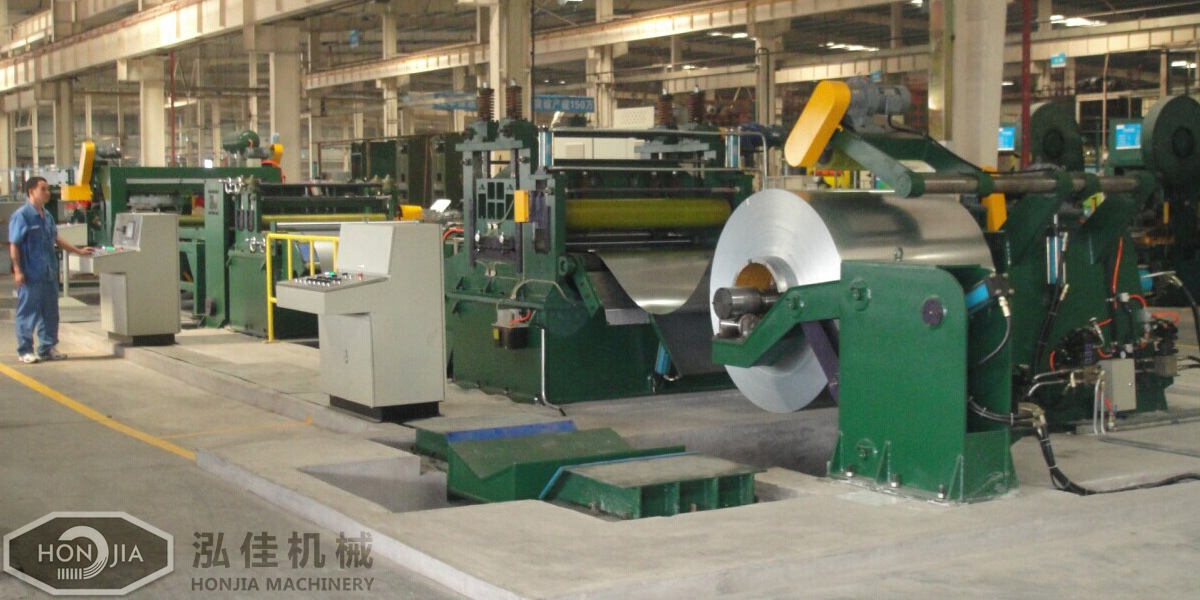

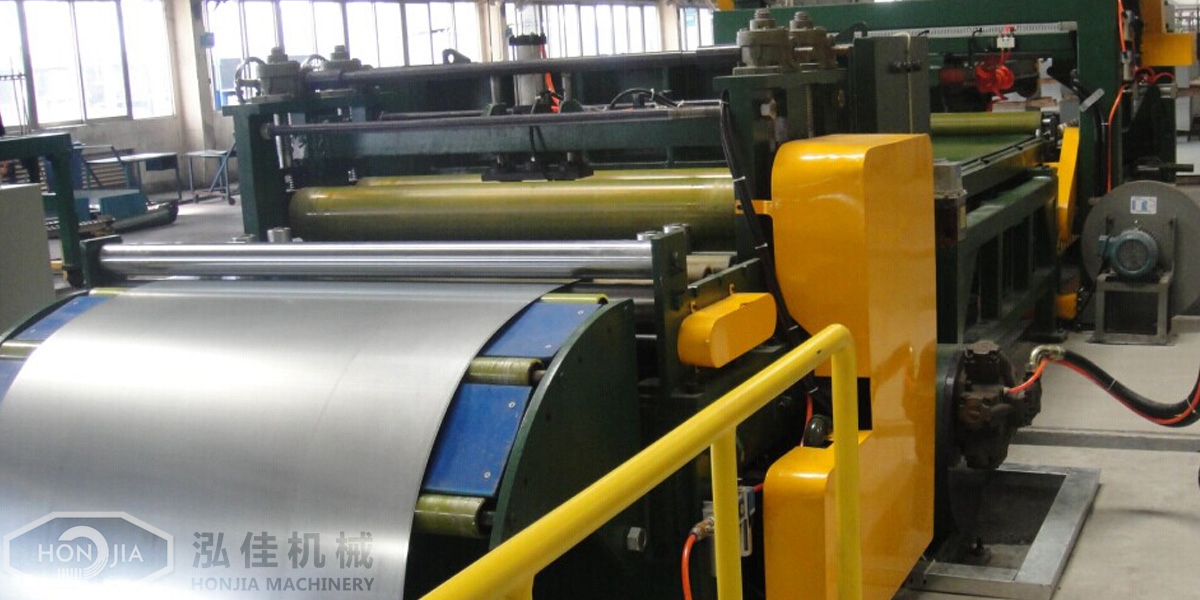

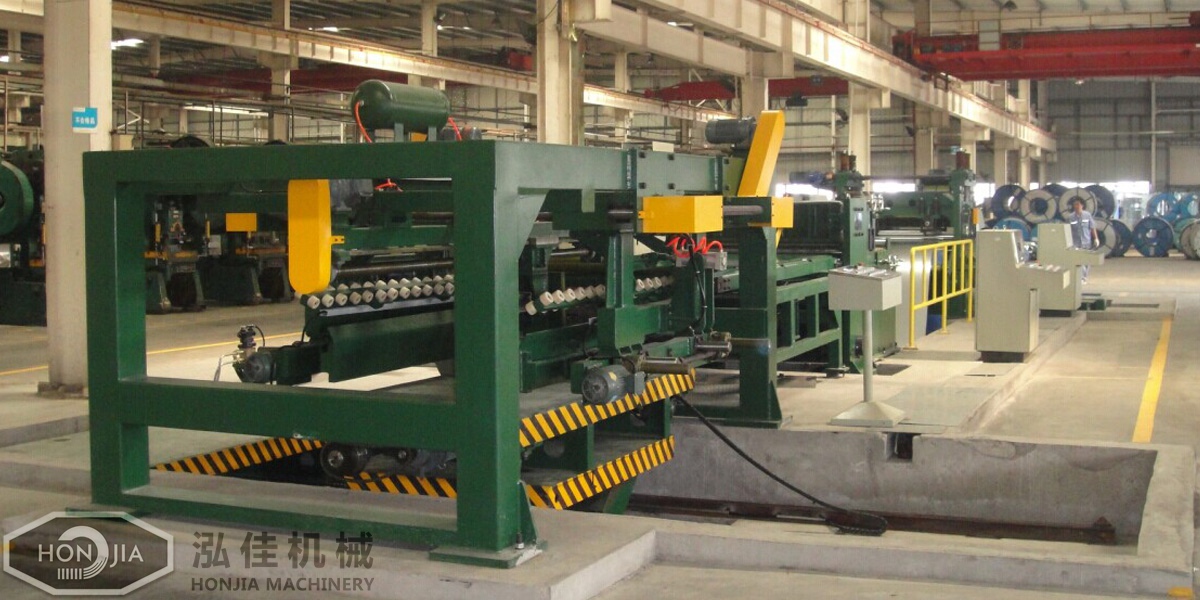

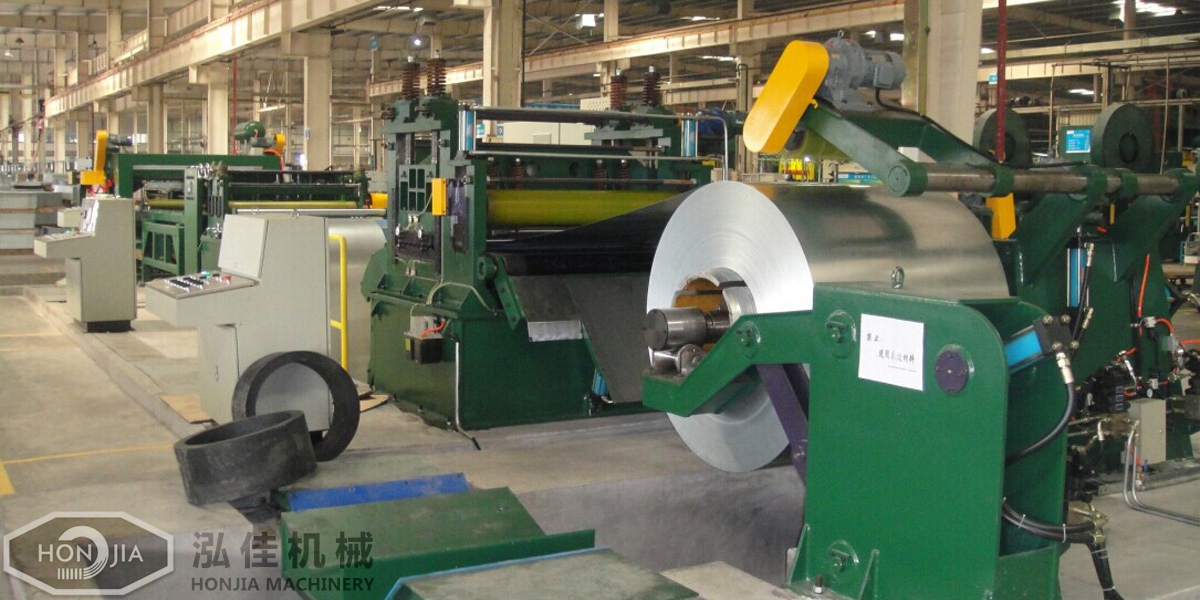

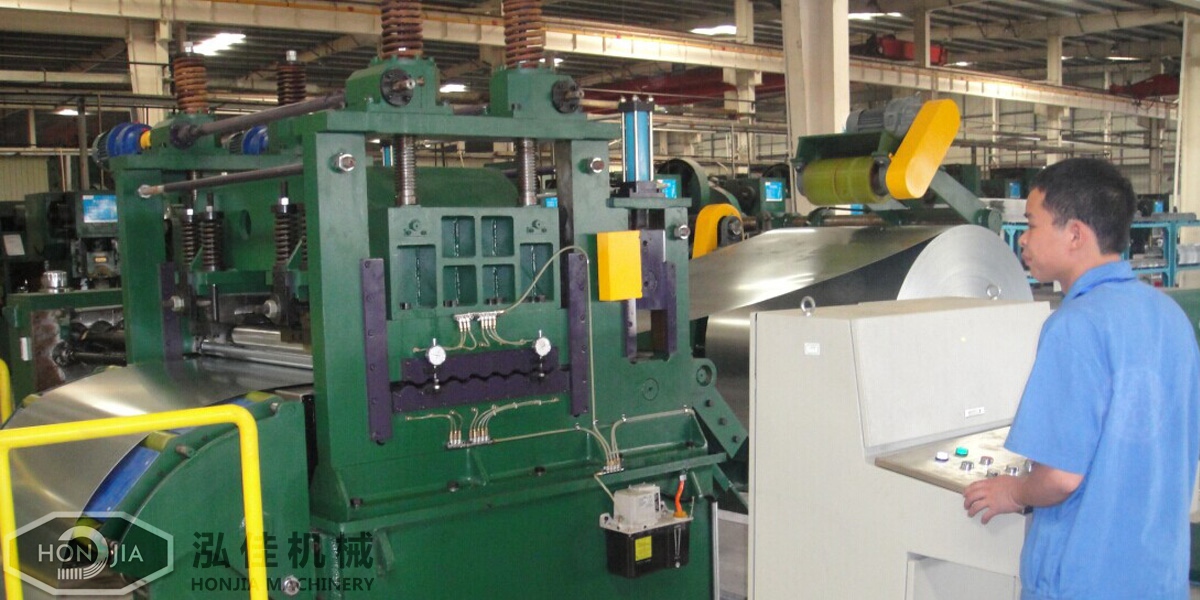

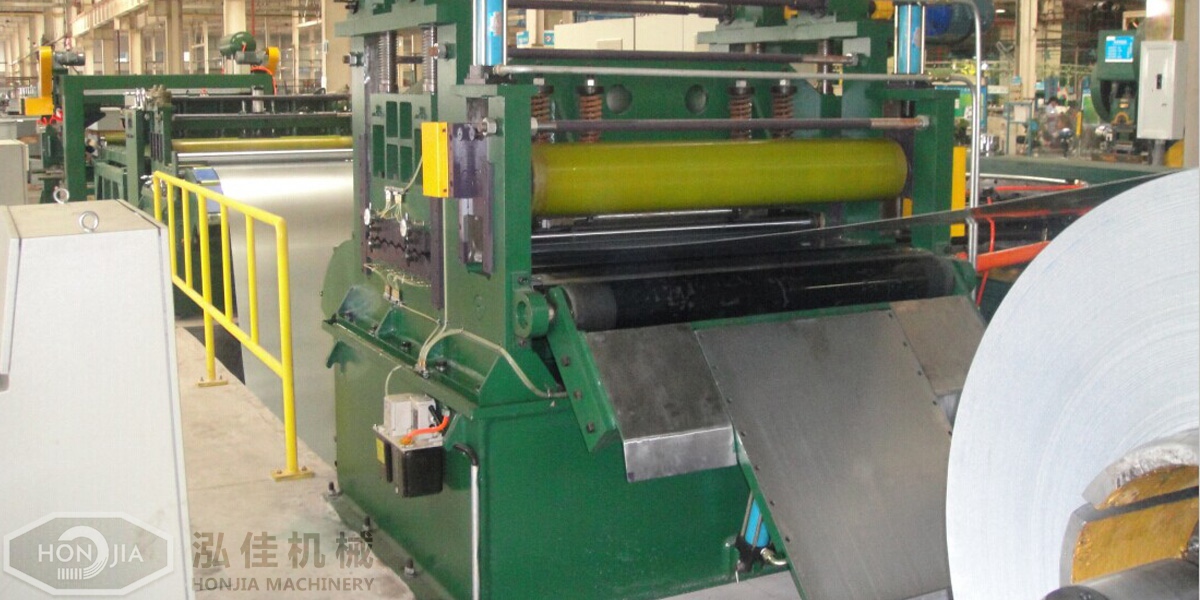

该机组用于将成卷的金属带材开卷、校平,按所需长度横向剪切,并垛堆整齐。机组采用气动、液压、交流伺服系统,PLC控制,剪切片数和长度可设定。机组性能稳定,人机界面良好,操作安全方便。
包装细节 | 裸装。 |
交货时间 | 付款后150天交货。 |
(一)、钢卷原料参数
1. 适用材质:普碳钢、不锈钢
2. 卷板厚度:0.3-3.0mm
3. 卷板宽度:500-1650mm
4. 钢卷内径:Φ508mmmm
5. 钢卷外径:≤Φ2000mm
6. 钢卷重量:≤30T
(二)、剪切成品参数
1. 定尺长度:1000~6000mm
2. 剪切速度:40m/min
3. 剪后长度误差:≤±0.5mm(板长3000mm计)
4. 剪后对角线误差:≤±0.8mm(板长3000mm计)
5. 校平后板材的平整度:≤ 1.5mm/㎡
6. 堆垛高度:≤500mm
7. 堆垛重量:≤5000Kg
(三)、设备其它参数
1. 电源:380V/50HZ/三相四线
2. 装机容量:约180kw
3. 机组占地面积(约):长36m×宽9m×高2.2m
4. 机组方向:由左至右(在操作台面向机组)
5. 生产操作人员:技术工1人,一般工2人
6. 设备颜色:客户定
二、设备组成
1、上料小车 1台
2、开卷机 1台
3、液压辅助支承 1套
4、校平机 1台
5、活套台 1套
6、导向装置 1台
7、定尺五辊校平机 1台

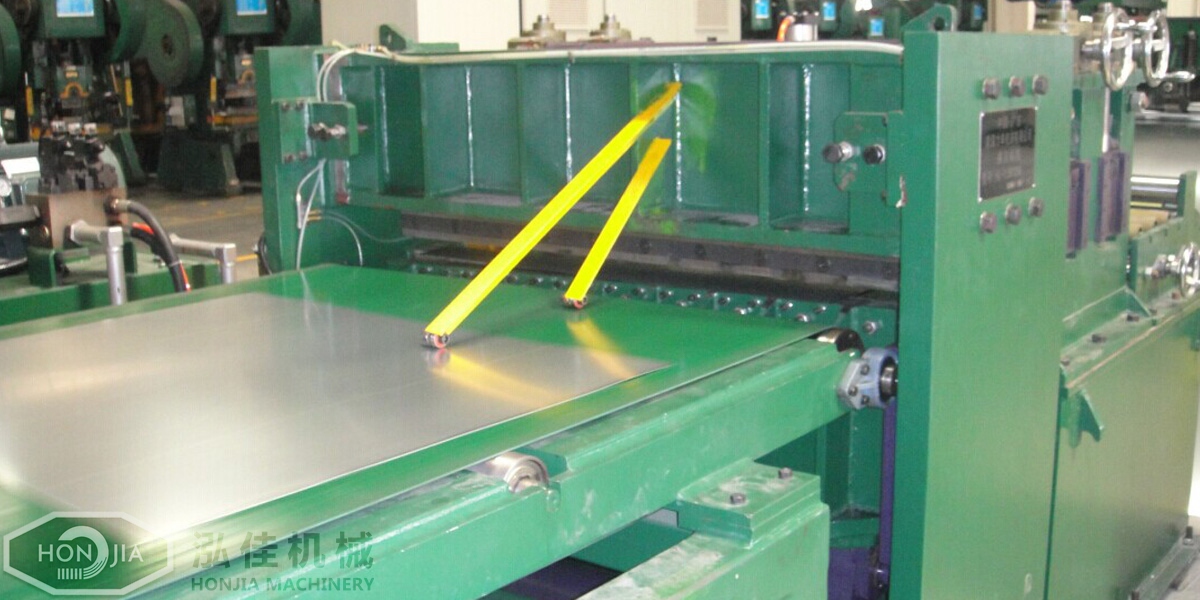

8、剪板机 1台
9、叠料装置 1套
10、液压系统 1套
11、润滑系统 1套
12、气动系统 1套
13、 电气系统 1套
