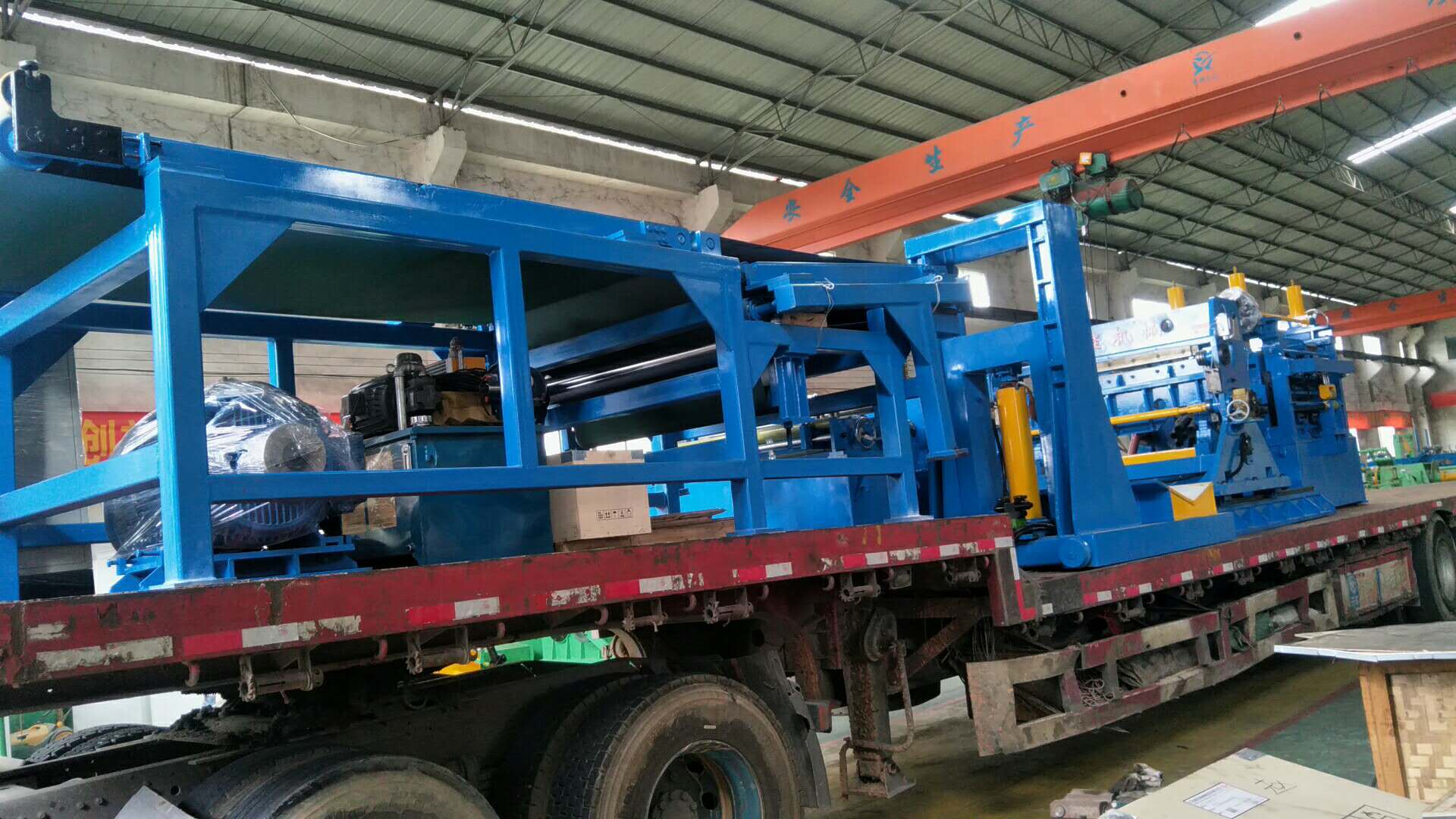

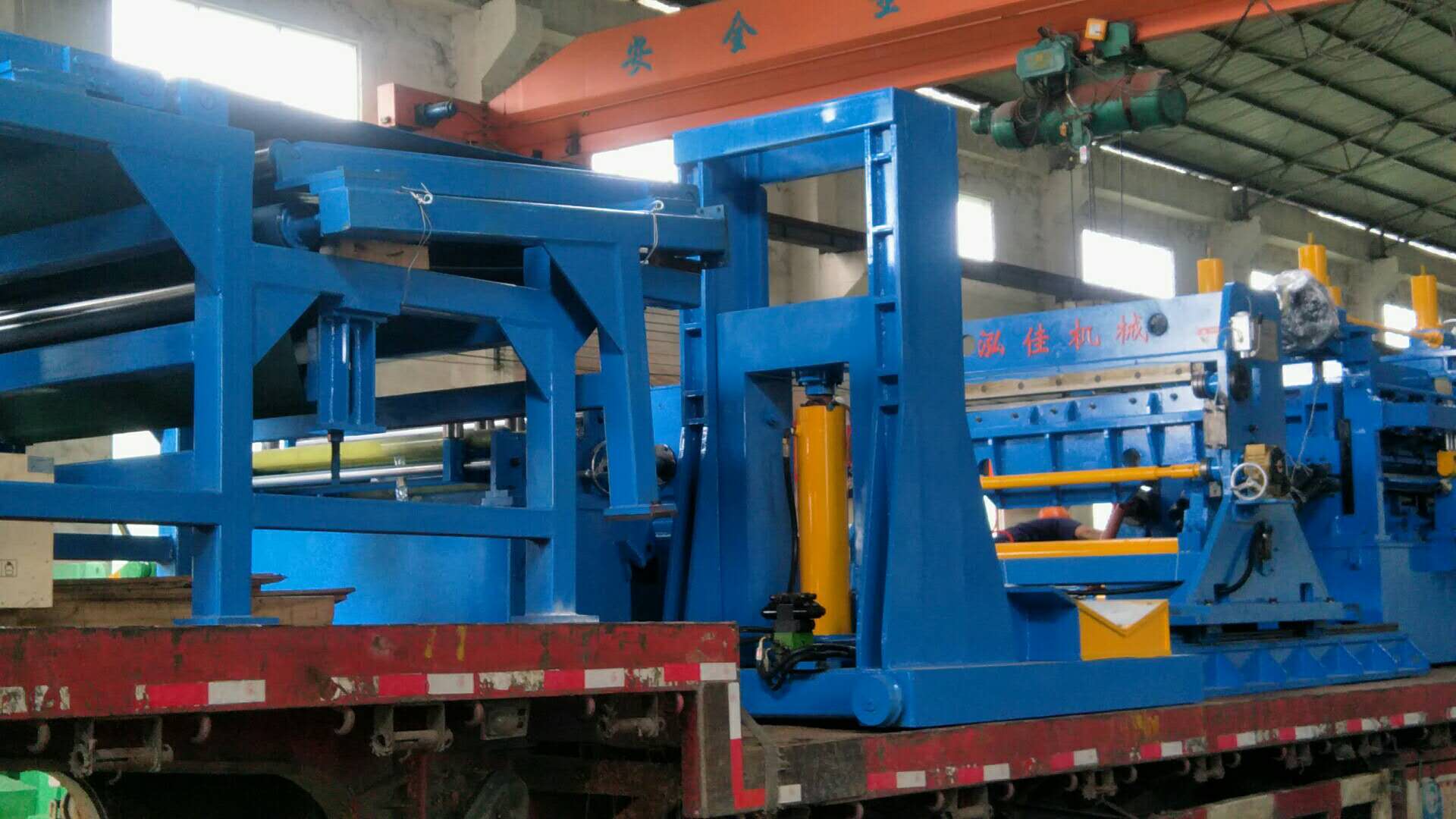

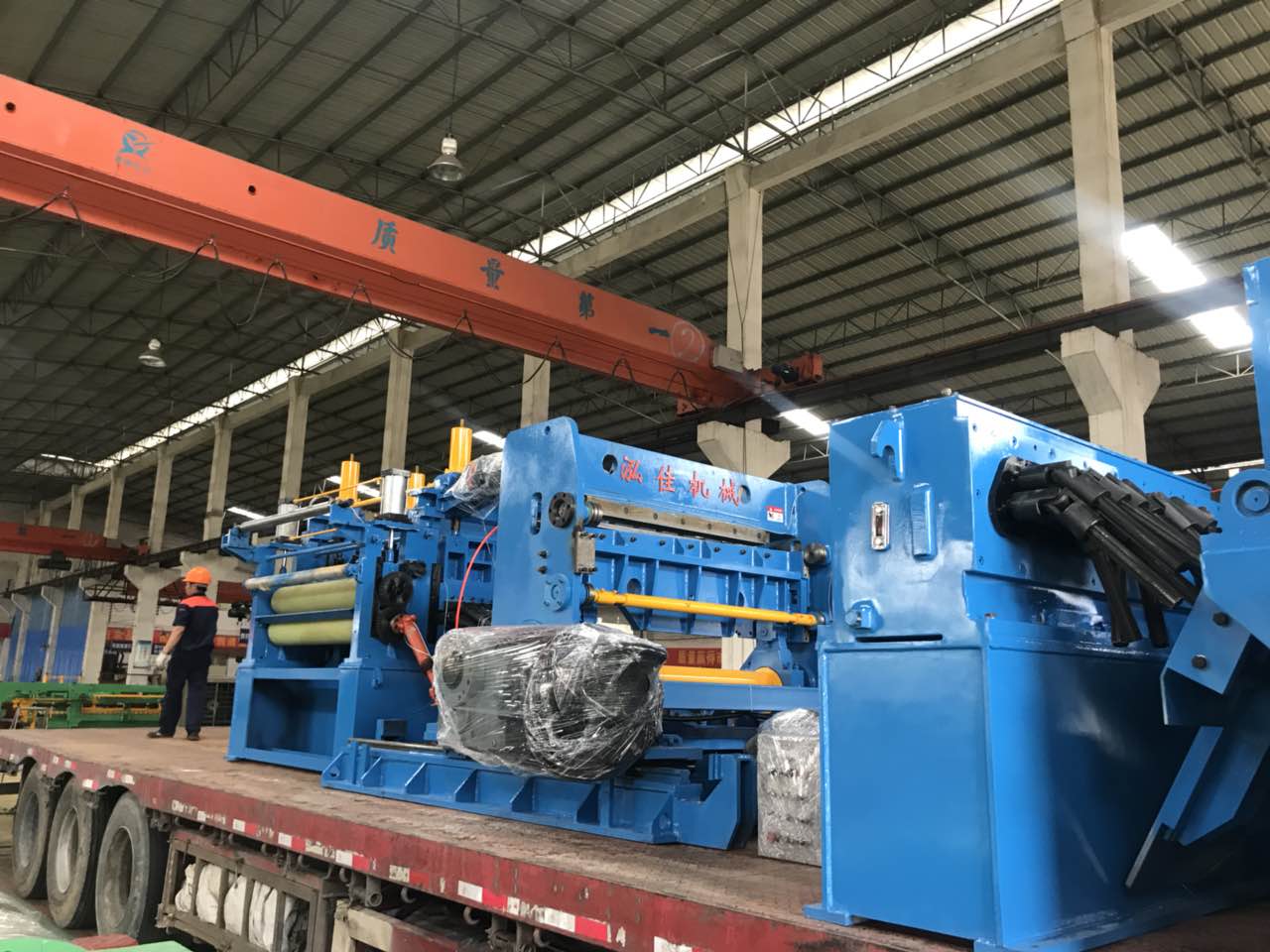

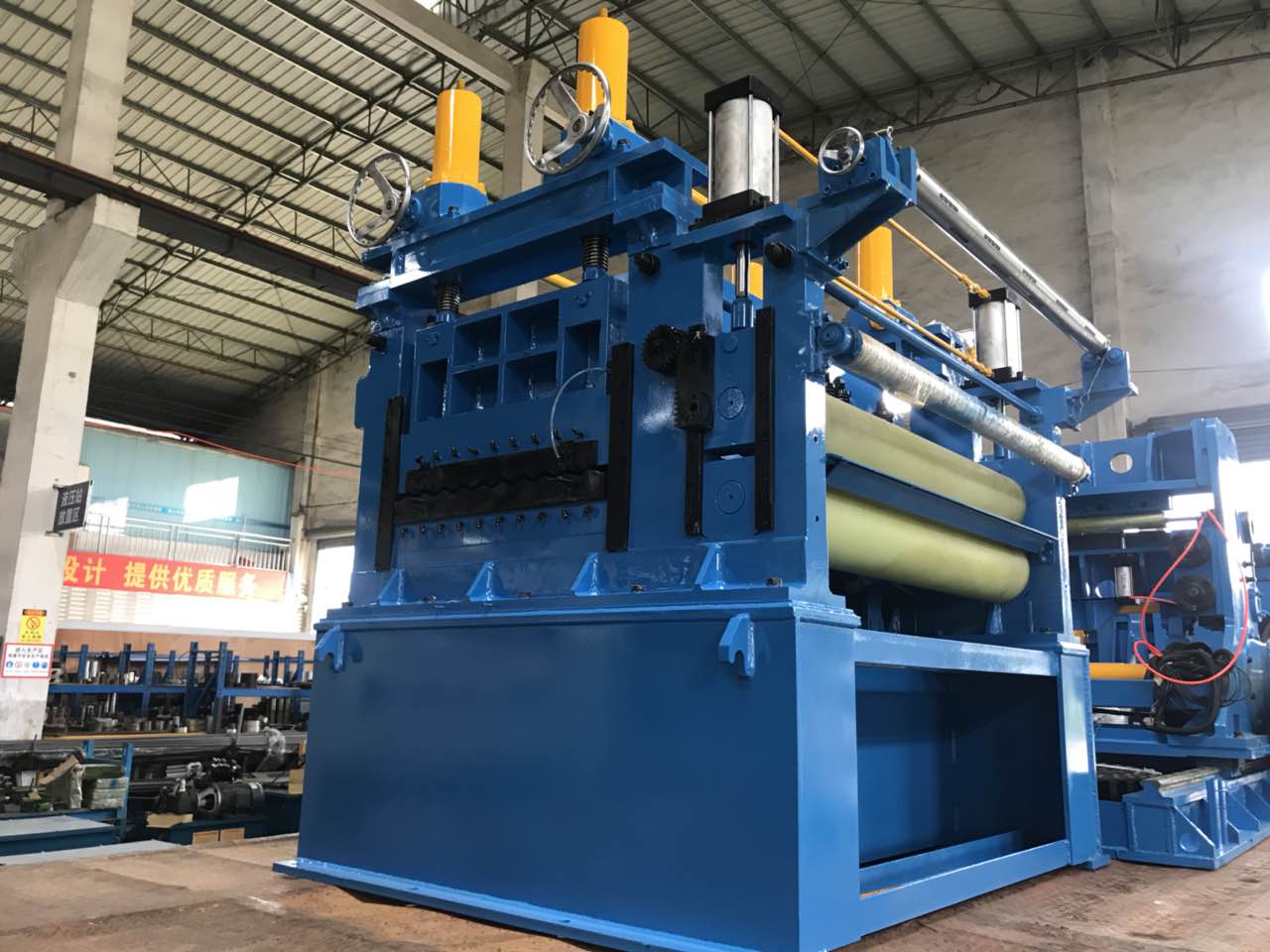

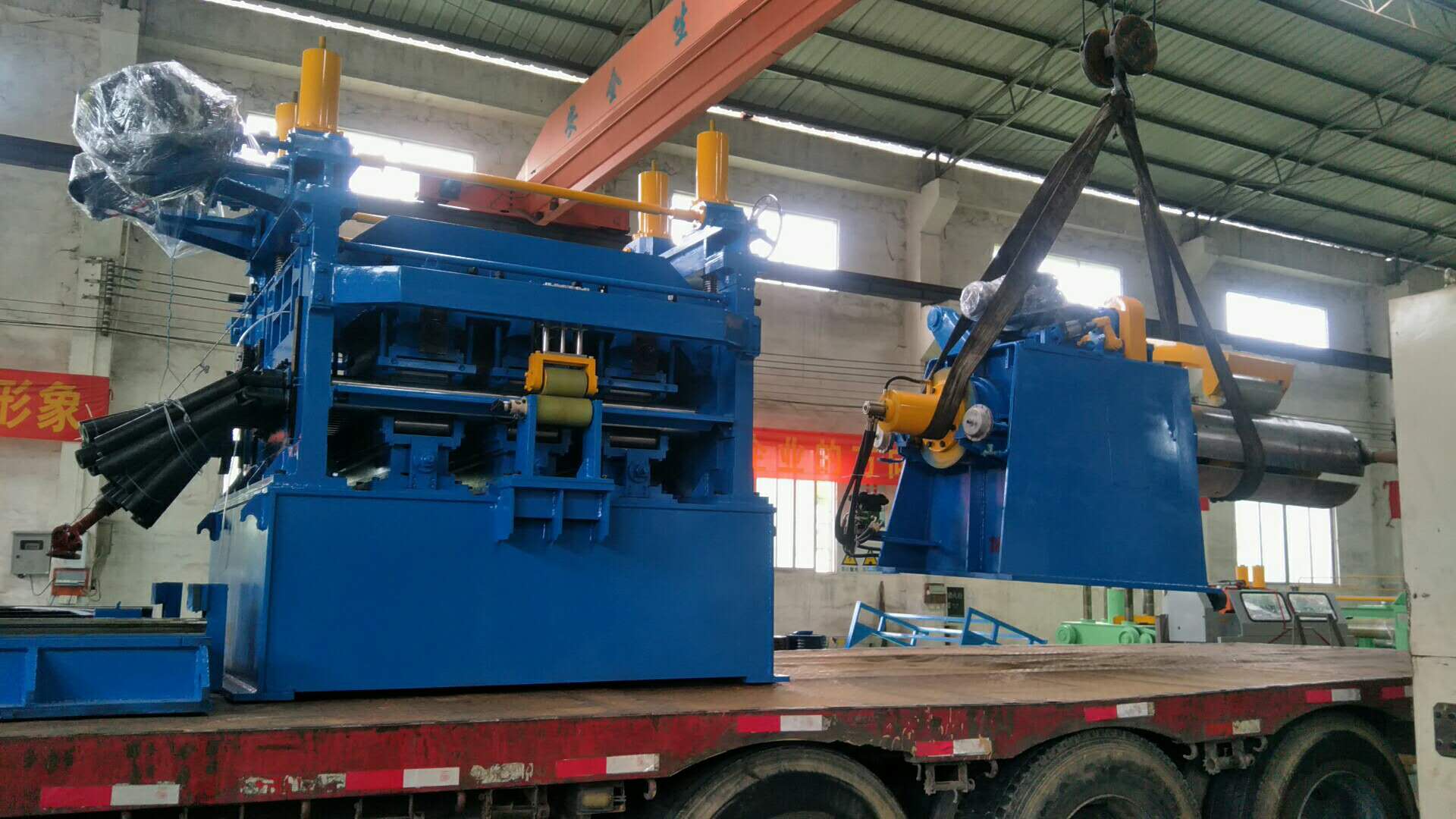

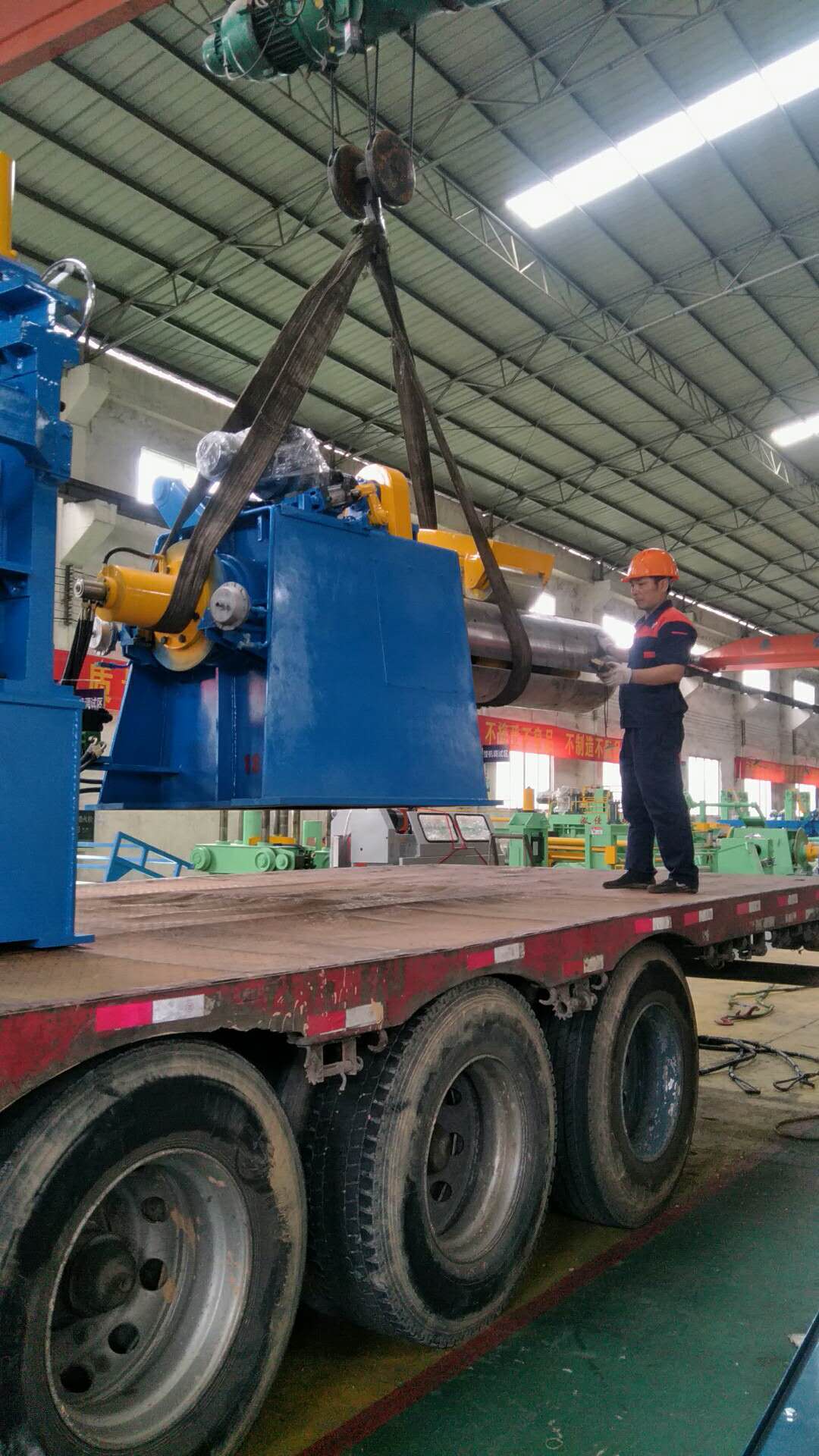

一、 设备概述
本设备是通过开卷、矫直、精密定尺剪切,将带卷加工成客户所需要的定尺钢板的专用剪切设备。主要由开卷、夹送与矫直、定尺、剪切等组成,中间辅以上料、送料、侧导、过渡、覆膜、输送等组成。机组采用气、液压、交流伺服系统,PLC控制,剪切片数和长度可设定,机组性能稳定,人机界面良好,操作安全方便。
二、 主要技术参数:
1、 原材料参数
(1) 适用材质:不锈钢、镀锌板、涂彩板、铝带1系(板厚0.5-0.8mm)
(2) 卷板厚度:0.4~2.5mm
(3) 卷板宽度:300~1240mm
(4) 钢卷内径:φ508mm
(5) 钢卷外径:φ1500mm
(6) 钢卷重量:≤7T
2、 剪切成品参数
(1) 定尺长度:300~6000mm
(2) 机组速度:0~40m/min
(3) 剪后长度误差:≤±0.3mm /2000mm(匀速时)
≤±0.5mm /2000mm(加减速时)
(4) 剪后对角线误差:≤0.5mm(料长2000mm)
(5) 剪切毛刺:板厚≤1.5mm,毛刺≤0.03mm
板厚1.5mm~2.0mm,毛刺均≤板厚的3%
(6) 平整度:不平度低于原板不平度的25%
(7) 表面质量:加工后不改变原板的厚度及宽度,板带表面平整,不增加任何加工缺陷;
3、 机组参数
(1) 电源:380V/三相±10%
(2) 穿带速度:10~20m/min(可调)
(3) 机组线速度:0~40m/min(可调)
(4) 总容量:约74Kw
(5) 机组占地面积约(长×宽):
(6) 机组方向:面向操作台由右至左
三、 工艺流程
上料→开卷→精校平、覆膜→伺服剪床→输送
